SNODO SFERICO FORO 0,6250" (15,875mm)
Riferimento: ASK-G16575V
100,01 €
Iva inclusa
Contattaci per maggiori informazioni
Snodo sferico

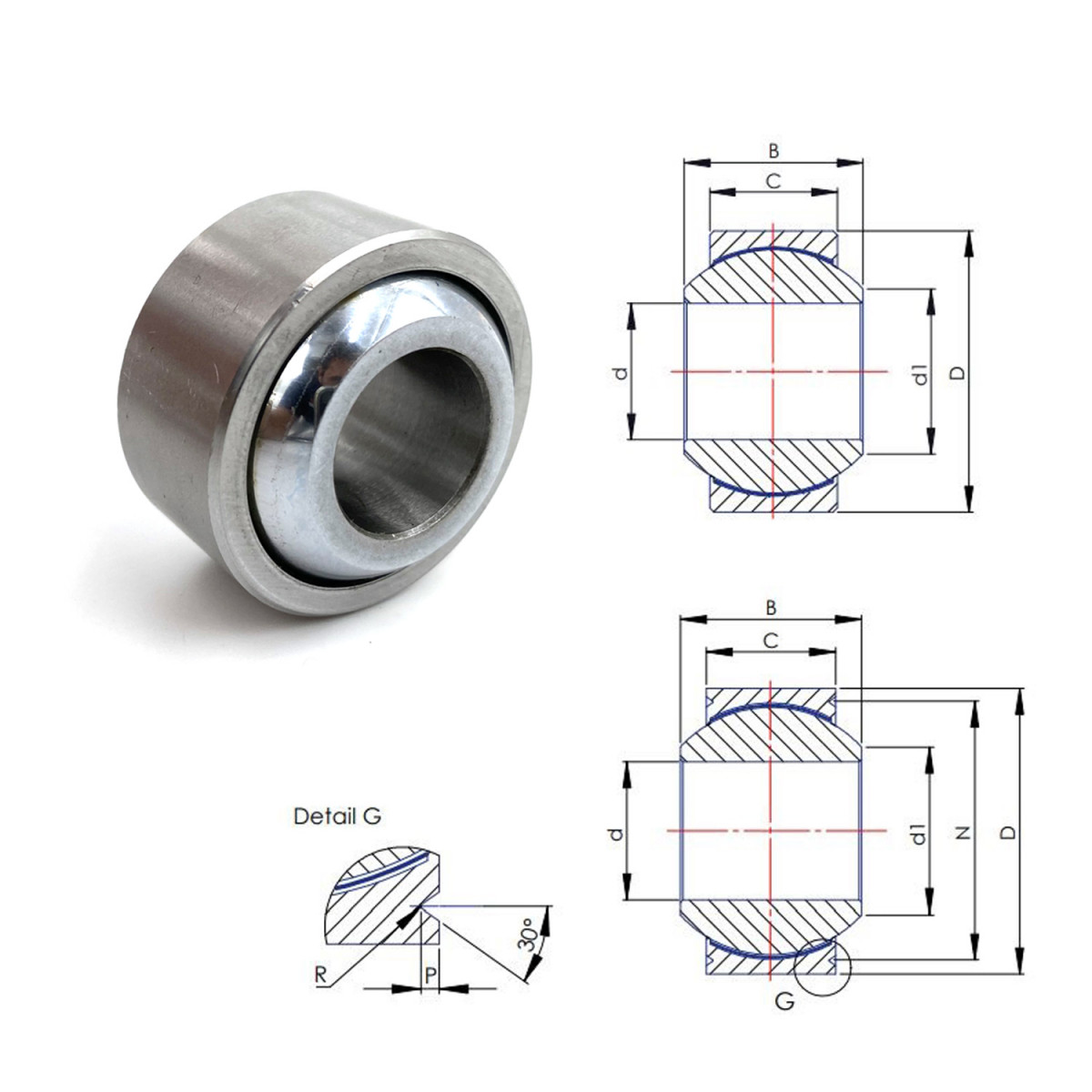

Dimensioni:
(B) 19,05mm (inch 0.750)
(C) 14,40mm (inch 0.567)
(D) 30,16mm (inch 1.1875)
(d) 15,87mm (inch 0.6250)
(d1) min 19,10mm (inch 0.752)
(N) 27,61mm (inch 1.087)
(P) 1,40mm (inch 0.055)
(R) 0,254/ 0,4318mm (inch 0.010/ 0.017)
angolo inclinazione 12°
Dimensioni:
(B) 19,05mm (inch 0.750)
(C) 14,40mm (inch 0.567)
(D) 30,16mm (inch 1.1875)
(d) 15,87mm (inch 0.6250)
(d1) min 19,10mm (inch 0.752)
(N) 27,61mm (inch 1.087)
(P) 1,40mm (inch 0.055)
(R) 0,254/ 0,4318mm (inch 0.010/ 0.017)
angolo inclinazione 12°
Anello interno: cuscinetto sferico in acciaio, temprato, rettificato e lucidato
Anello esterno: anello esterno in acciaio inox, rivestito con film anticorrosione in materiale composito PTFE (HPL01)
Tolleranze: ridotte tolleranze
Anello esterno: anello esterno in acciaio inox, rivestito con film anticorrosione in materiale composito PTFE (HPL01)
Tolleranze: ridotte tolleranze
ASK-G16575V
Snodo sferico
Dimensioni:
(B) 19,05mm (inch 0.750)
(C) 14,40mm (inch 0.567)
(D) 30,16mm (inch 1.1875)
(d) 15,87mm (inch 0.6250)
(d1) min 19,10mm (inch 0.752)
(N) 27,61mm (inch 1.087)
(P) 1,40mm (inch 0.055)
(R) 0,254/ 0,4318mm (inch 0.010/ 0.017)
angolo inclinazione 12°
Dimensioni:
(B) 19,05mm (inch 0.750)
(C) 14,40mm (inch 0.567)
(D) 30,16mm (inch 1.1875)
(d) 15,87mm (inch 0.6250)
(d1) min 19,10mm (inch 0.752)
(N) 27,61mm (inch 1.087)
(P) 1,40mm (inch 0.055)
(R) 0,254/ 0,4318mm (inch 0.010/ 0.017)
angolo inclinazione 12°
