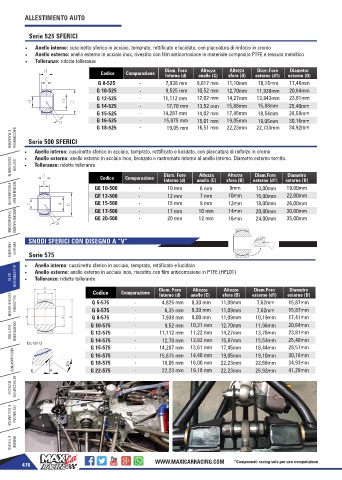

Page 476 - Catalogo Maxi Car Racing 2025-26

ALLESTIMENTO AUTO

Serie 525 SFERICI

• Anello interno: cuscinetto sferico in acciaio, temprato, rettificato e lucidato, con placcatura di rinforzo in cromo
• Anello esterno: anello esterno in acciaio inox, rivestito con film anticorrosione in materiale composito PTFE e tessuto metallico
• Tolleranze: ridotte tolleranze
Diam. Foro Altezza Altezza Diam.Foro Diametro
Codice Comparazione Interno (d) anello (C) sfera (B) esterno (d1) esterno (D)
G 8-525 - 7,938 mm 9,017 mm 11,10mm 10,16mm 17,46mm
G 10-525 - 9,525 mm 10,52 mm 12,70mm 11,938mm 20,64mm
G 12-525 - 11,112 mm 12,02 mm 14,27mm 13,843mm 23,81mm
G 14-525 - 12,70 mm 13,52 mm 15,88mm 15,88mm 25,40mm
G 15-525 - 14,287 mm 14,02 mm 17,45mm 18,54mm 28,58mm
G 16-525 - 15,875 mm 15,01 mm 19,05mm 19,05mm 30,16mm
G 18-525 - 19,05 mm 16,51 mm 22,23mm 22,733mm 34,92mm

Serie 500 SFERICI
E TUBAZIONI
• Anello interno: cuscinetto sferico in acciaio, temprato, rettificato e lucidato, con placcatura di rinforzo in cromo
RACCORDERIA
• Anello esterno: anello esterno in acciaio inox, bronzato e rastremato intorno al anello interno. Diametro esterno tornito.
• Tolleranze: ridotte tolleranze
SISTEMI
Diam. Foro Altezza Altezza Diam.Foro Diametro
Codice Comparazione Interno (d) anello (C) sfera (B) esterno (d1) esterno (D)
CARBURANTE
GE 10-500 - 10 mm 6 mm 9mm 13,00mm 19,00mm
GE 12-500 - 12 mm 7 mm 10mm 15,00mm 22,00mm
GE 15-500 - 15 mm 9 mm 12mm 18,00mm 26,00mm
SISTEMI DI RAF-
FREDDAMENTO
GE 17-500 - 17 mm 10 mm 14mm 20,00mm 30,00mm
GE 20-500 - 20 mm 12 mm 16mm 24,00mm 35,00mm

TRASMISSIONE
MOTORE-CAMBIO
SNODI SFERICI CON DISEGNO A “V”
Serie 575
IMPIANTI
FRENANTI
• Anello interno: cuscinetto sferico in acciaio, temprato, rettificato e lucidato
• Anello esterno: anello esterno in acciaio inox, rivestito con film anticorrosione in PTFE (HPL01)
• Tolleranze: ridotte tolleranze
AUTO
Diam. Foro Altezza Altezza Diam.Foro Diametro
ALLESTIMENTO
Codice Comparazione Interno (d) anello (C) sfera (B) esterno (d1) esterno (D)
G 5-575 - 4,826 mm 8,30 mm 11,09mm 7,62mm 15,87mm
G 6-575 - 6,35 mm 8,30 mm 11,09mm 7,62mm 15,87mm
BULLONERIA
G 8-575 - 7,938 mm 8,00 mm 11,09mm 10,19mm 17,41mm
CERCHI E GOMME
G 10-575 - 9,52 mm 10,31 mm 12,70mm 11,96mm 20,64mm
G 12-575 - 11,112 mm 11,22 mm 14,27mm 13,76mm 23,81mm
G 14-575 - 12,70 mm 12,82 mm 15,87mm 15,54mm 25,40mm
ELETTRICI
Detail G
COMPONENTI
G 15-575 - 14,287 mm 13,61 mm 17,45mm 18,44mm 28,57mm
G 16-575 - 15,875 mm 14,40 mm 19,05mm 19,10mm 30,16mm
30° G 18-575 - 19,05 mm 16,00 mm 22,23mm 22,66mm 34,93mm
R P G 22-575 - 22,23 mm 19,18 mm 22,23mm 26,92mm 41,28mm
ABBIGLIAMENTO

TECNICHE
ATTREZZATURE

DISTANZIALI
E BULLONERIA

VINTAGE
E TUNING
WWW.MAXICARRACING.COM *Componenti racing solo per uso competizione
