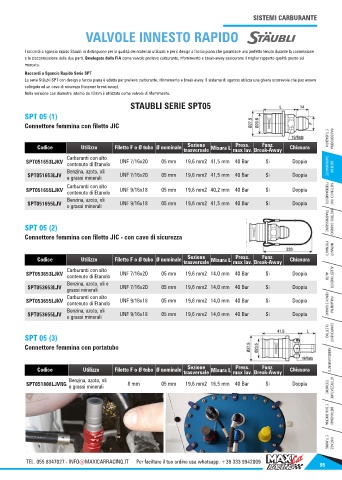

Page 95 - Catalogo Maxi Car Racing 2025-26

SISTEMI CARBURANTE

VALVOLE INNESTO RAPIDO

I raccordi a sgancio rapido Staubli si distinguono per la qualità dei materiali utilizzati e per il design a faccia piana che garantisce una perfetta tenuta durante la connessione
e la disconnessione delle due parti. Omologate dalla FIA come valvole prelievo carburante, rifornimento e break-away assicurano il miglior rapporto qualità prezzo sul
mercato.
Raccordi a Sgancio Rapido Serie SPT
La serie Stäubli SPT con design a faccia piana è adatta per prelievo carburante, rifornimento e break-away. Il sistema di sgancio utilizza una ghiera scorrevole che puo essere
collegata ad un cavo di sicurezza (funzione break-away).
Nella versione con diametro interno da 12mm è utilizzata come valvola di rifornimento.
STAUBLI SERIE SPT05

SPT 05 (1)
Connettore femmina con filetto JIC

Press.
Sezione
Funz.
Codice Utilizzo Filetto F o Ø tubo Ø nominale trasversale Misura L max lav. Break-Away Chiusura E TUBAZIONI RACCORDERIA
Carburanti con alto
SPT051653LJKV contenuto di Etanolo UNF 7/16x20 05 mm 19,6 mm2 41,5 mm 40 Bar Si Doppia CARBURANTE
Benzina, azoto, oli SISTEMI
SPT051653LJV e grassi minerali UNF 7/16x20 05 mm 19,6 mm2 41,5 mm 40 Bar Si Doppia
Carburanti con alto
SPT051655LJKV contenuto di Etanolo UNF 9/16x18 05 mm 19,6 mm2 40,2 mm 40 Bar Si Doppia FREDDAMENTO
Benzina, azoto, oli SISTEMI DI RAF-
SPT051655LJV e grassi minerali UNF 9/16x18 05 mm 19,6 mm2 41,5 mm 40 Bar Si Doppia

SPT 05 (2) TRASMISSIONE MOTORE-CAMBIO
Connettore femmina con filetto JIC - con cavo di sicurezza

Sezione
Press.
Funz.
Codice Utilizzo Filetto F o Ø tubo Ø nominale trasversale Misura L max lav. Break-Away Chiusura FRENANTI IMPIANTI
Carburanti con alto
SPT053653LJKV contenuto di Etanolo UNF 7/16x20 05 mm 19,6 mm2 14,0 mm 40 Bar Si Doppia AUTO ALLESTIMENTO
Benzina, azoto, oli e
SPT053653LJV grassi minerali UNF 7/16x20 05 mm 19,6 mm2 14,0 mm 40 Bar Si Doppia
Carburanti con alto
SPT053655LJKV contenuto di Etanolo UNF 9/16x18 05 mm 19,6 mm2 14,0 mm 40 Bar Si Doppia CERCHI E GOMME
Benzina, azoto, oli BULLONERIA
SPT053655LJV e grassi minerali UNF 9/16x18 05 mm 19,6 mm2 14,0 mm 40 Bar Si Doppia

SPT 05 (3) ELETTRICI COMPONENTI

Connettore femmina con portatubo

Funz.
Press.
Sezione
Codice Utilizzo Filetto F o Ø tubo Ø nominale trasversale Misura L max lav. Break-Away Chiusura ABBIGLIAMENTO
Benzina, azoto, oli
SPT051808LJVRG e grassi minerali 8 mm 05 mm 19,6 mm2 16,5 mm 40 Bar Si Doppia TECNICHE ATTREZZATURE

E BULLONERIA
DISTANZIALI

*Componenti racing solo per uso competizione TEL. 055 8347027 - INFO@MAXICARRACING.IT Per faciltare il tuo ordine usa whatsapp. +39 333 9942009 E TUNING VINTAGE
