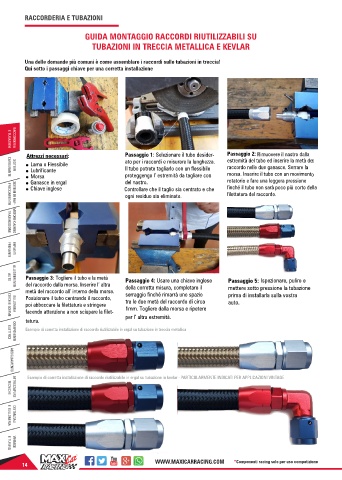

RACCORDERIA E TUBAZIONI

GUIDA MONTAGGIO RACCORDI RIUTILIZZABILI SU
TUBAZIONI IN TRECCIA METALLICA E KEVLAR

Una delle domande più comuni è come assemblare i raccordi sulle tubazioni in treccia!
Qui sotto i passaggi chiave per una corretta installazione

E TUBAZIONI
RACCORDERIA
Attrezzi necessari: Passaggio 1: Selezionare il tubo desider- Passaggio 2: Rimuovere il nastro dalla
Lama o Flessibile ato per i raccordi e misurare la lunghezza. estremità del tubo ed inserire la metà del
Lubrificante Il tubo potrete tagliarlo con un flessibile raccordo nelle due ganasce. Serrare la
SISTEMI
del nastro
Morsa proteggengo l’ estremità da tagliare co morsa. Inserire il tubo con un movimento
CARBURANTE
Ganasce in ergal del nastro. rotatorio e fare una leggera pressione
Chiave inglese Controllare che il taglio sia centrato e che finché il tubo non sarà poco più corto della
ogni residuo sia eliminato. filettatura del raccordo.
SISTEMI DI RAF-
FREDDAMENTO

TRASMISSIONE
MOTORE-CAMBIO

IMPIANTI
FRENANTI

Passaggio 3: Togliere il tubo e la metà Passaggio 4: Usare una chiave inglese Passaggio 5: Ispezionare, pulire e
del raccordo dalla morsa. Inserire l’ altra della corretta misura, completare il mettere sotto pressione la tubazione
AUTO
metà del raccordo all’ interno della morsa. serraggio finché rimarrà uno spazio
ALLESTIMENTO
Posizionare il tubo centrando il raccordo, tra le due metà del raccordo di circa prima di installarla sulla vostra
poi abboccare la filettatura e stringere auto.
facendo attenzione a non sciupare la filet- 1mm. Togliere dalla morsa e ripetere
BULLONERIA
per l’ altra estremità.
CERCHI E GOMME
tatura.
Esempio di corretta installazione di raccordo riutilizzabile in ergal su tubazione in treccia metallica
